Назначение
Задвижки клиновые стальные ЗКС, (таблицы фигур: 30лс(нж)15нж, 31лс(нж)15нж, 30лс(нж)18нж, 31лс(нж)18нж, 30лс(нж)77нж, 31лс(нж)77нж) предназначены для установки в качестве запорного механизма на трубопроводах, транспортирующих жидкие и газообразные среды.
Варианты исполнений
Задвижки изготавливаются в 3-х исполнениях:

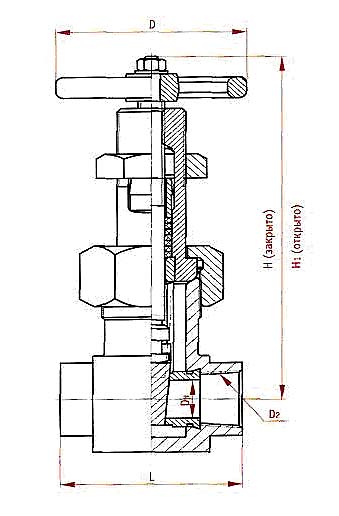

Муфтовое с конической дюймовой резьбой внутренней

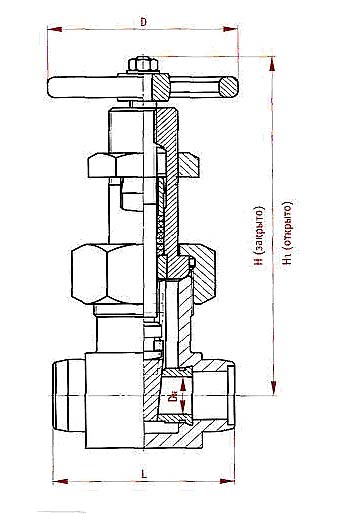

Под приварку встык с разделкой кромок корпуса

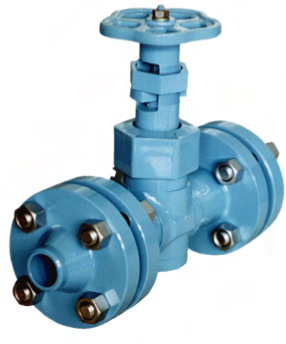

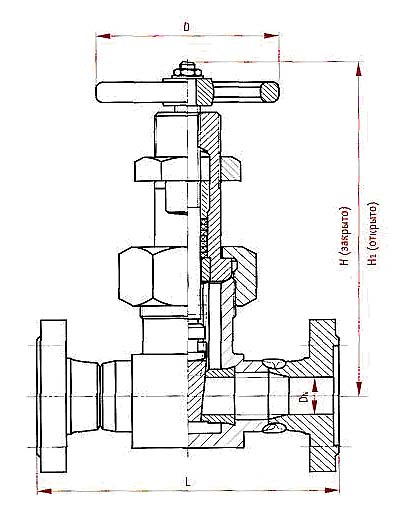

Фланцевое в комплекте с ответными фланцами (задвижка - 1шт., фланец ответный - 2 шт., прокладка - 2 шт., гайка - 16 шт., шпилька - 8 шт.)
Отличительные особенности
Детали запорного узла задвижек выполнены из нержавеющих сталей с повышенной износостойкостью:
шпиндель - сталь 30Х13;
клин - сталь 30Х13;
втулка - сталь 20Х13
Корпус задвижки - штампованный, выполняется:
из легированных сталей 18ХГТ, 15Х5М для перекрытия неагрессивных сред (вода, пар, природный газ, воздух, азот, инертные газы, мазут, масла, маслянные дистиляты, дизельное топливо, соляровое масло, нефть и нефтепродукты);
из нержавеющих сталей 12Х18Н10Т для перекрытия пищевых и агрессивных сред (пар, природный газ, вода питьевая, жидкие пищепродукты, спирт, кислоты, щелочи, сухой и газообразный хлор, фосфор и его неорганические соединения)
Материал деталей, изготовленных из аустенистых сталей, проверяется на стойкость против межкристаллитной коррозии по ГОСТ 6032-75
Техническая характеристика
Климатическое исполнение задвижек |
УХЛ1 ГОСТ 15150-69 |
Условное давление, МПа (кгс/см2) |
4(40); 6,3(63); 16(160); 10(100)* |
| Температура рабочей среды, °С |
до +450 |
| Температура окружающей среды, °С |
-60...+40 |
| Управление |
ручное |
| Герметичность затвора |
класс А по ГОСТ 9544-93 |
| Средняя наработка на отказ циклов, не менее |
1000 |
| Полный средний ресурс, циклов, не менее |
1500 |
| Средний срок службы, лет, не менее |
12 |
| Гарантия (со дня ввода в эксплуатацию), месяцев |
12 |
*под заказ
Тип присоединения |
Тип изделия |
Давление PN, МПа (кгс/см2) |
Условный проход DN, мм |
Присоед. размеры D2, дюйм |
Габаритные размеры, мм |
Масса, кг без/с фланц. |
L |
H - H1 |
D |
| муфтовое |
31лс15нж 31нж15нж |
4(40)
|
15 |
1/2 |
70 |
150_165 |
80 |
1,7 |
20 |
3/4 |
95 |
200-230 |
100 |
3,3 |
25 |
1 |
95 |
200-230 |
100 |
3,2 |
| 31лс18нж 31нж18нж |
6,3(63)
|
15 |
1/2 |
70 |
150-165 |
80 |
1,9 |
20 |
3/4 |
95 |
200-230 |
100 |
3,3 |
25 |
1 |
95 |
200-230 |
100 |
3,5 |
31лс77нж 31нж77нж |
16(160)
|
15 |
1/2 |
70 |
163-180 |
80 |
2,2 |
20 |
3/4 |
95 |
200-230 |
100 |
4,3 |
25 |
1 |
95 |
200-230 |
100 |
4,2 |
32 |
1 1/4 |
120 |
268-306 |
140 |
9,5 |
40 |
1 1/2 |
120 |
265-310 |
140 |
9,5 |
50 |
2 |
160 |
300-350 |
244 |
14,8 |
| фланцевое |
30лс15нж1
30нж15нж1 |
4(40)
|
15 |
- |
140 |
150-165 |
80 |
3,0/5,0 |
20 |
- |
152 |
200-230 |
100 |
5,3/7,8 |
25 |
- |
165 |
200-230 |
100 |
5,5/8,2 |
30лс18нж
30нж18нж
|
6,3(63)
|
15 |
- |
165 |
163-180 |
80 |
4,1/7,1 |
20 |
- |
190 |
200-230 |
100 |
7,1/12,3 |
25 |
- |
216 |
200-230 |
100 |
8,3/14,8 |
30лс77нж 30нж77нж |
16(160)
|
15 |
- |
215 |
163-180 |
80 |
5,2/11,5 |
20 |
- |
229 |
200-230 |
100 |
8,2/14 |
25 |
- |
254 |
200-230 |
100 |
9,6/16 |
32 |
- |
282 |
265-310 |
140 |
20/36 |
40 |
- |
272 |
265-310 |
140 |
20/38 |
50 |
- |
272 |
300-365 |
244 |
24,1/43 |
| под приварку |
31лс15нж
31нж15нж
|
4(40)
|
15 |
- |
70 |
150-165 |
80 |
1,7 |
20 |
- |
95 |
200-230 |
100 |
3,3 |
25 |
- |
95 |
200-230 |
100 |
3,2 |
31лс18нж
31нж18нж
|
6,3(63)
|
15 |
- |
70 |
163-180 |
80 |
1,9 |
20 |
- |
95 |
200-230 |
100 |
3,3 |
25 |
- |
95 |
200-230 |
100 |
3,5 |
31лс77нж
31нж77нж
|
16(160)
|
15 |
- |
70 |
163-180 |
80 |
2,2 |
20 |
- |
95 |
200-230 |
100 |
3,8 |
25 |
- |
95 |
200-230 |
100 |
4,1 |
32 |
- |
120 |
265-310 |
140 |
9,1 |
40 |
- |
120 |
265-310 |
140 |
9,5 |
50 |
- |
134 |
300-350 |
244 |
12,8 |
Изготовление и поставка задвижек ЗКС по ТУ 3741-094-07538145-99
|
