Назначение
Задвижка регулирующая ЗРТ предназначена для регулирования расхода рабочей среды в трубопроводах тепловых электрических станций с высокими и сверхвысокими параметрами.
Преимущества
Установочное положение |
горизонтальное, вертикальное |
Направление потока проводимой среды |
любое |
Проводимая среда |
пар, вода |
Исполнение* |
ручное, с электроприводом |
Рабочие среды |
пар |
вода |
Давление рабочее Рр, МПa, наиб. |
до 14 МПа |
до 37,3 МПа |
Температура рабочей среды, С, наиб. |
до 560 С |
до 280 С |

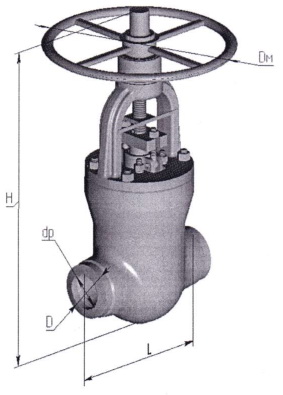

Техническая характеристика
Обозначение |
Условн. проход DN, мм |
Рабочая среда |
Параметры рабочей среды |
L, мм |
Н, мм |
D, мм |
dp, мм |
m, кг |
АК "Корвет"** |
ОАО "ЧЗЭМ" |
Давление Рр, МПа |
Темп-ра Т, С |
ЗРТ-100х38 |
1084-100-Э |
100 |
вода |
37,3 |
280 |
400 |
1055 |
146 |
98 |
226 |
ЗРТ-100х14 |
1085-100-Э |
100 |
пар |
13,7 |
560 |
400 |
1055 |
146 |
94 |
233 |
ЗРТ-150х10 |
995-150-Э |
150 |
пар |
9,8 |
560 |
600 |
1425 |
210 |
166 |
571 |
ЗРТ-175х24 |
1416-175-Р |
175 |
вода |
23,5 |
280 |
600 |
1425 |
230 |
188 |
558 |
ЗРТ-175х14 |
977-175-Э |
175 |
пар |
13,7 |
560 |
600 |
1425 |
230 |
156 |
558 |
ЗРТ-200х38 |
870-200-Эм |
200 |
вода |
37,3 |
280 |
700 |
1405 |
290 |
203 |
563 |
ЗРТ-250х38 |
992-250-Э |
250 |
вода |
37,3 |
280 |
800 |
1890 |
345 |
245 |
1300 |
ЗРТ-250х28 |
993-250-Э |
250 |
пар |
28,4 |
510 |
800 |
2610 |
345 |
249 |
1534 |
** - возможно изготовление исполнений: М; КЗ; ЦЗ; Э; ЭМ; ЭН; ЭК; ЭС; О.
Варианты изготовлений
Каждое изделие в каталоге обозначено шифром. В обозначениях арматуры в конце шифра при заказе необходимо указать вид привода или приводной головки:
Р |
рукоятка, рычаг |
М |
маховик |
Г |
муфта шарнирная (шарнир Гука) |
ЦЗ |
приводная головка с цилиндрической зубчатой передачей (с цилиндрическим редуктором) |
КЗ |
приводная головка с конической зубчатой передачей (с коническим редуктором) |
ЭМ |
встроенный электропривод производства ОАО "Тулаэлектропривод" |
ЭН |
электропривод производства ОАО "Бердский электромеханический завод" |
ЭК |
электропривод производства "KRIZIK" |
ЭС |
электропривод производства фирмы "Siemens" |
Э |
с электроприводом (производителя указывает заказчик) |
О |
отсутствие привода |
Исполнение по максимальному перепаду давления, максимальной проходной способности уточняются при заказе.
Изделия находятся в стадии квалификационных испытаний.
|
