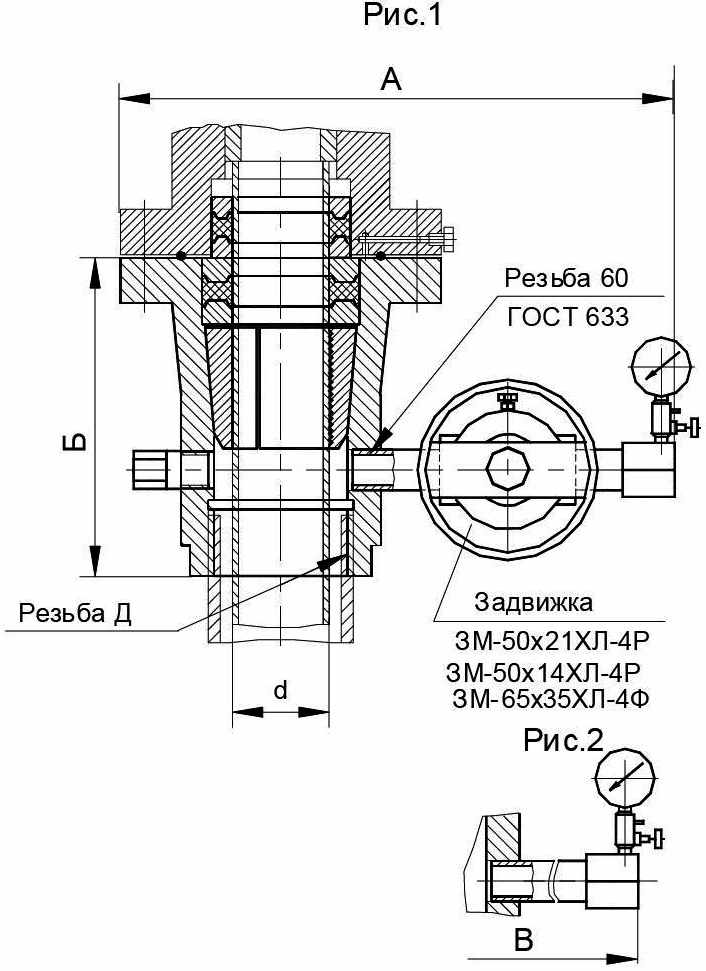

для увеличения откройте чертеж в новом окне |
Назначение
Обвязка колонная малогабаритная (ОКК) предназначена для обвязывания двух обсадных колонн, выступающих над устьем скважины с целью герметизации межколонного пространства между ними, контроля давления в нем.
Обвязка колонная оснащена трубодержателем клиновым для подвешивания колонны эксплуатационной. Для герметизации межколонного пространства предусмотрены пакеры, размещенные между верхними и нижними кольцами пакеров.
Наличие двух пакеров позволяет произвести опрессовку фланцевого соединения корпуса головки трубной с корпусом обвязки колонной.
Применение резьбовых задвижек вместо фланцевых позволило снизить габариты и массу обвязок.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001
Техническая характеристика
Проводимая среда: нефть, газ, газоконденсат, вода пластовая с суммарным содержанием СО2 и Н2S до 0,003% по объему.
Температура проводимой среды, С, - не выше 120
Температура окружающей среды, С - от -60 до +60
По требованию заказчика возможна поставка обвязок колонных в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого).
Таблица исполнений
Шифр |
МПа (psi) |
d, мм |
РезьбаД ГОСТ632 |
А, мм |
Б, мм |
В, мм |
Масса, кг |
Рис |
ОКК-14-146х245ХЛ-4 |
14(2000) |
146 |
ОТТМ-245 |
965 |
450 |
- |
290 |
1 |
ОКК-14-146х245ХЛ-4М |
14(2000) |
146 |
245 |
965 |
450 |
- |
290 |
1 |
ОКК-21-146х245ХЛ-4М |
21(3000) |
146 |
245 |
950 |
450 |
- |
355 |
1 |
ОКК-21-168х245ХЛ-4М |
21(3000) |
168 |
245 |
950 |
450 |
- |
340 |
1 |
ОКК-21-146х245ХЛ-4М1 |
21(3000) |
146 |
245 |
- |
450 |
740 |
285 |
2 |
ОКК-21-168х245ХЛ-4М1 |
21(3000) |
168 |
245 |
- |
450 |
740 |
270 |
2 |
ОКК-21-146х245ХЛ-4М2 |
21(3000) |
146 |
ОТТМ-245 |
950 |
450 |
- |
355 |
1 |
ОКК-21-168х245ХЛ-4М2 |
21(3000) |
168 |
ОТТМ-245 |
950 |
450 |
- |
340 |
1 |
ОКК-21-146х245ХЛ-4М3 |
21(3000) |
146 |
ОТТМ-245 |
- |
450 |
740 |
285 |
2 |
ОКК-21-168х245ХЛ-4М3 |
21(3000) |
168 |
ОТТМ-245 |
- |
450 |
740 |
270 |
2 |
ОКК-21-178х245ХЛ-4-К1 |
21(3000) |
178 |
245 |
1000 |
450 |
- |
353 |
1 |
ОКК-21-168х245ХЛ-4 (с быстроразборным соединением) |
21(3000) |
168 |
245 |
1100 |
450 |
- |
344 |
1 |
ОКК1-35-168х245ХЛ-4Ф |
35(5000) |
168 |
245 |
1125 |
510 |
- |
505 |
1 |
Изготовление и поставка по 16 ОКК.00.000 ТУ |
