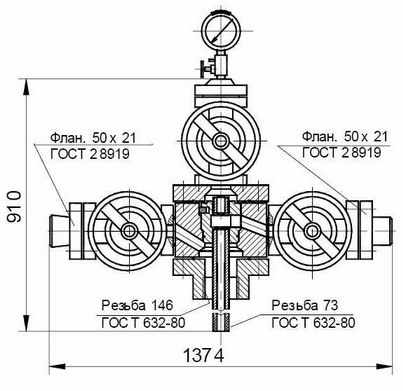

для увеличения откройте чертеж в новом окне |
Область применения
Арматура нагнетательная малогабаритная АНМ-50х21ХЛ предназначена для обвязывания скважинных трубопроводов нагнетательных скважин, контроля и управления потоком нагнетательной среды.
Изделие сертифицировано по Spec 6A API и ОСТ Р.
Качество изготовления арматуры обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Арматура оснащена надёжными, легкоуправляемыми и высокогерметичными запорными устройствами - шиберными задвижками. Используемые сплавы обеспечивают высокую стойкость против износа и коррозии. По желанию заказчика арматура может комплектоваться:

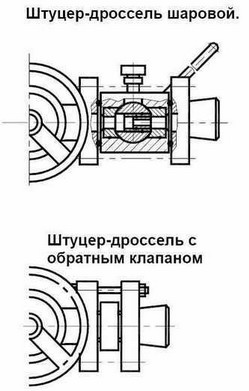

штуцерным дросселем, совмещенным с обратным клапаном и комплектом сменных штуцеров от 2 до 18 мм диаметром;
штуцер - дросселем, выполненном на базе шарового крана, позволяющего не более чем за 15 минут проводить замену штуцеров под давлением без глушения скважины;
разделителями сред для присоединения манометров, исключающими перемерзание линии контроля давления.
В сравнении с нагнетательными арматурами традиционной схемы - габариты по высоте меньше в 1,5 раза, масса в 2 раза.
Класс материала по классификации Spec 6A API - BB.
Техническая характеристика:
| Условный проход, мм (дюйм) |
50 (2 1/16) |
| Рабочее давление, МПа (psi) |
21 (3000) |
| Диаметр подвешиваемого скважинного трубопровода, мм |
73 |
| Проводимая среда |
- вода техническая, нефтепромысловая, мехпримеси - до 0,5% по объёму и размерам твёрдых частиц - не более 0,1 мм |
| Температура проводимой среды, С |
не выше 120 |
| Температура окружающей среды, С |
от -60 до +60 |
| Масса, кг |
510 |
По требованию заказчика возможна поставка арматуры в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого).
Изготовление и поставка по 209 АФ.00.000 ТУ.
|
