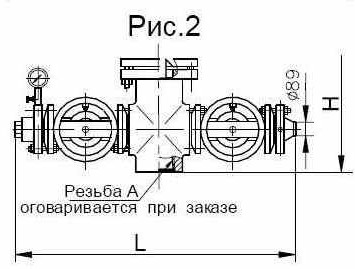

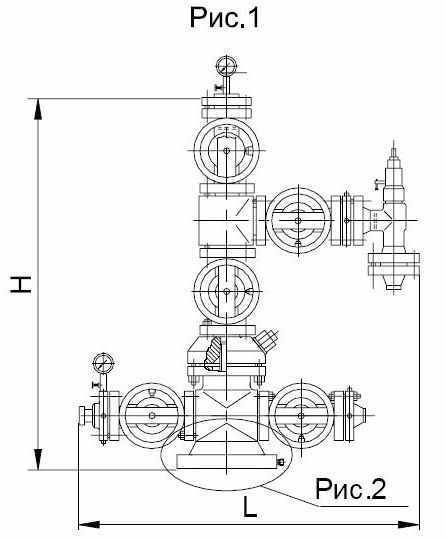

для увеличения откройте чертеж в новом окне |
Назначение
Арматура фонтанная и электронасосная является надёжным средством оснащения технологических процессов на нефтегазопромыслах и предназначена для обвязывания одного или двух скважинных трубопроводов, контроля и управления потоком скважинной среды.
Изделие сертифицировано по Spec. 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Арматура оснащена надёжными, легкоуправляемыми и высокогерметичными запорно - регулирующими и отсечными устройствами. Упрочнение уплотнительных полей задвижек спецсплавом обеспечивает высокую стойкость против износа и коррозии.
Запорные устройства обеспечивают автоматическое перекрытие узла уплотнения при пожаре, что исключает утечку скважинной среды в атмосферу.
Выпускаются варианты исполнения арматуры по всем типовым схемам ГОСТа 13846 с учетом требований заказчика.
Класс материала по классификации Spec.6A API - BB.
Техническая характеристика
| Диаметр подвешиваемого скважинного трубопровода , мм |
73; 89; 114 |
| Проводимая среда: |
нефть , газ , газоконденсат , вода с суммарным содержанием СО2 и H2S до 0,003% по объёму |
| Температура проводимой среды, С |
не выше 120 |
| Температура окружающей среды, С |
от -60 до +60 |
Присоединительные размеры фланцев по РД 26-16-40-89; ГОСТ 28919-91; Spec.6A API
По требованию заказчика возможна поставка арматуры в исполнении К1 (содержание СO2 до 6%) и К2 (содержание СO2 и H2S до 6% каждого).
| Типовые схемы по ГОСТ 13846 |
Арматура фонтанная |
АФ1 |
АФК1Э |
АФК2 |
АФК3 |
АФ6 |
АФК6 |
| Рабочее давление, МПа |
21 |
14, 21 |
21, 35 |
21, 35 |
21, 35 |
21, 35 |
| Условный проход ствола елки, мм |
65 |
65, 80 |
65, 80 |
65 |
65, 80 |
65, 80 |
| Условный проход боковых отводов, мм |
50 |
50, 65 |
50, 65 |
50 |
50, 65 |
50, 65 |
| Условный проход отводов трубной головки, мм |
50 |
50, 65 |
50, 65 |
50 |
50, 65 |
50, 65 |
Изготовление и поставка по 209 АФ.00.000 ТУ
|
