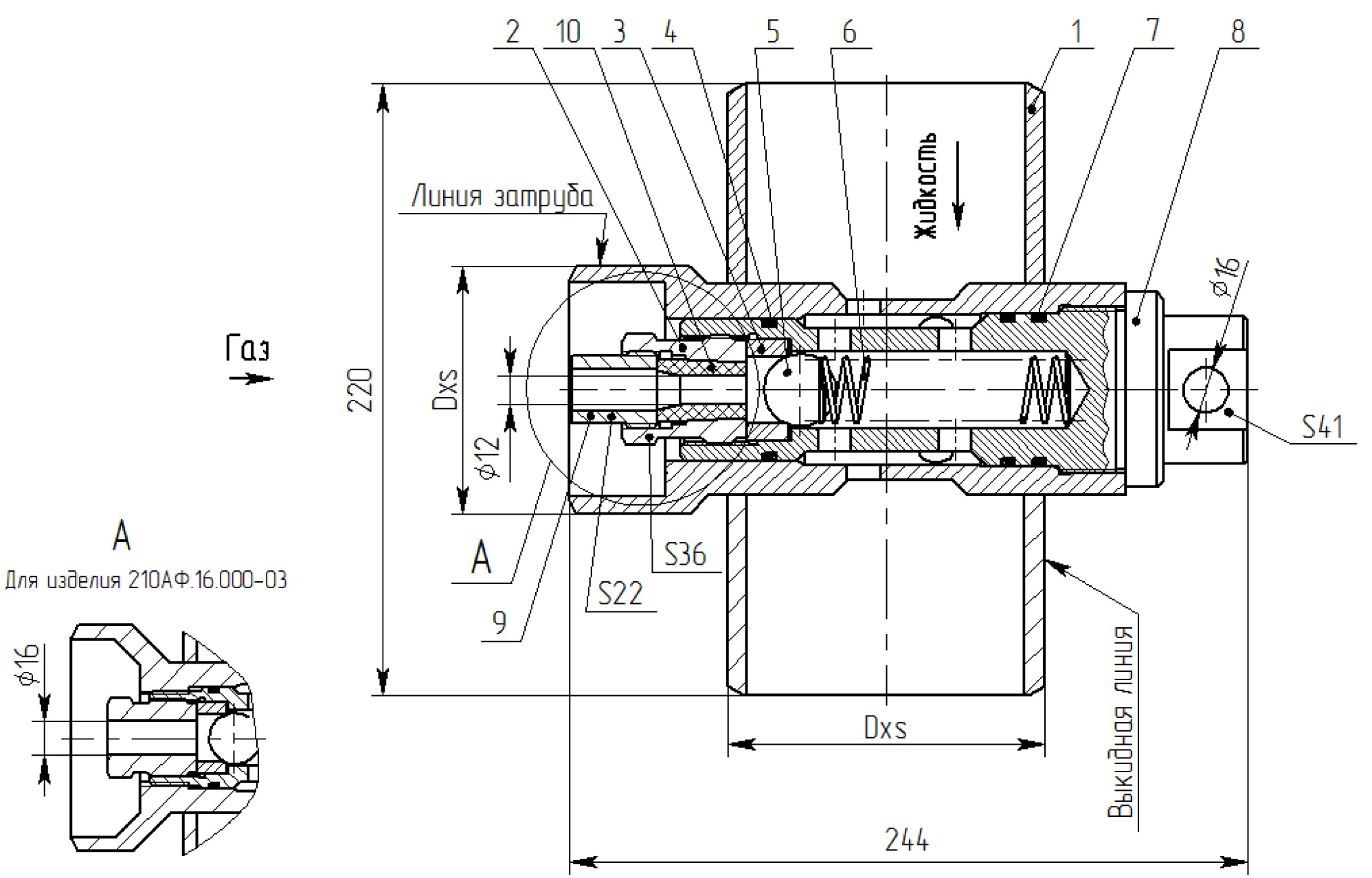

210АФ.16.000 для увеличения откройте чертеж в новом окне

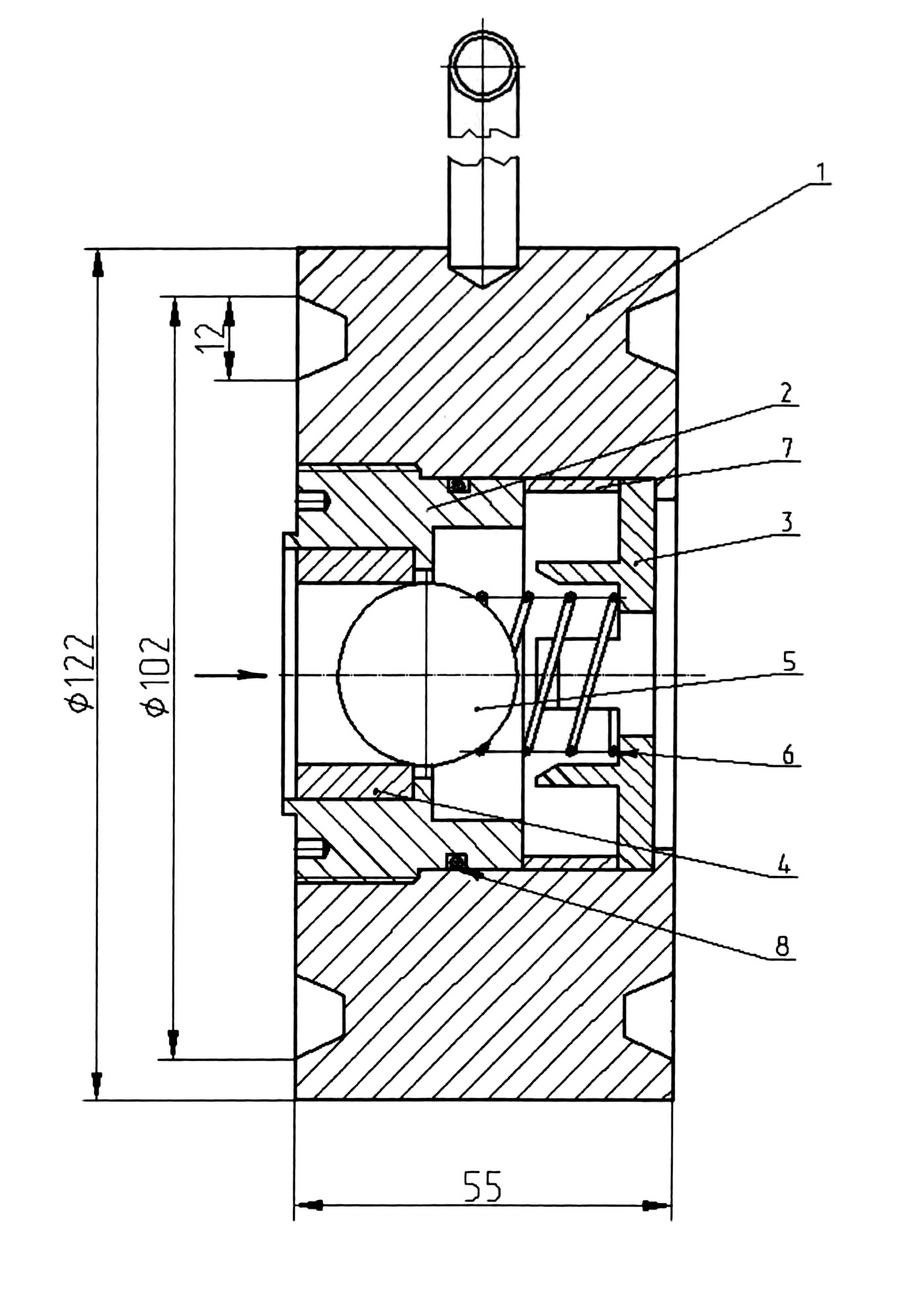

210АФ.19.000
|
Назначение
Клапаны обратные устьевые незамерзающие 210АФ.16.000 и 210АФ.19.000 предназначены для установки в манифольд добычной устьевой арматуры для стыковки трубной линии и линии затрубъя и служат для автоматического сброса избыточного давления газа из затрубъя. Обеспечивают надежную безотказную работу скважины при любых отрицательных температурах окружающей среды благодаря размещению запорного органа клапана в потоке теплой жидкости трубной линии.
Корпусные детали изготовлены из стали 09Г2С. Уплотнение в затворе - металл по металлу (нержавеющие стали).
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001
Техническая характеристика
Температура окружающей среды , °С |
от - 60 до +60 |
Температура проводимой среды , °С |
не выше 100 |
Рабочее давление |
4,0 МПа |
Проводимая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему |
Присоединительные размеры клапана 210АФ.16.000
|
Обозначение изделия |
210АФ.16.000 |
-01 |
-02 |
-03 |
-04 |
-05 |
-07-Н1 |
210АФ.35.000-Н1 |
Присоединительные размеры к выкидной линии/условный проход
|
Ø114*7/100 |
Ø89*6/80 |
Ø114*18/100 |
Ø114*7/100 |
Ø114*12/100 |
Ø89*12/80 |
Ø57*6/50 |
Ø89*9,5/80 |
Присоединительные размеры к затрубной линии/условный проход |
Ø89*6/80 |
Ø89*6/80 |
Ø89*6/80 |
Ø114*7/100 |
Ø89*6/80 |
Ø89*12/80 |
Ø57*6/50 |
Ø89*9,5/80 |
По требованию заказчика возможна поставка клапанов в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого)
|
