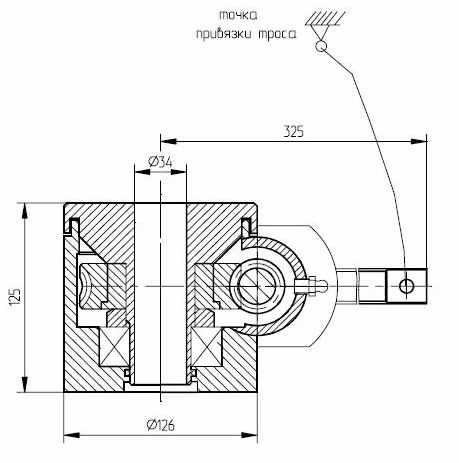

для увеличения откройте чертеж в новом окне |
Назначение
Штанговращатель ШВР.08.000 предназначен для периодического поворота штанг в штангонасосной арматуре во время ее работы.
Вращение штанг обеспечивает:
очистку НКТ от парафина скребками, расположенными на штангах;
равномерный износ штанг в искривленных скважинах;
равномерный износ поршня насоса.
Преимущества

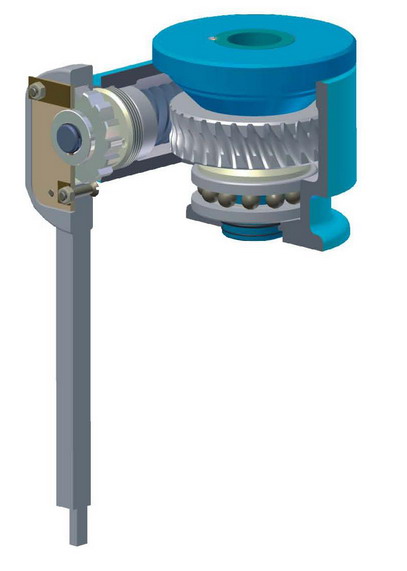

По сравнению с российскими аналогами применена другая, в частности червячная передача,
и изменено направление рабочего движения храповика. Это значительно повышает передаваемый крутящий момент и повышает безопасность работы обслуживающего персонала, так как поворот храпового рычага штанговращателя происходит при ходе штанг вниз и точка привязки троса, приводящего его в движение, находится выше человеческого роста. В комплект поставки входит штанговращатель с храповым рычагом.
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Техническая характеристика
Максимальный передаваемый крутящий момент, Нм |
120 |
Количество ходов на 1 оборот штанги |
60 |
Вращение по часовой стрелке при ходе рукоятки вверх |
Габаритные размеры, мм: |
длина |
388 |
ширина |
182 |
высота |
125 |
масса, кг |
9 |
По запросу возможна поставка штанговращателей типа ШВР1 (привод вращения колонны от толкателя) или ШВР2 (привод вращения колонны от тросика)
|
